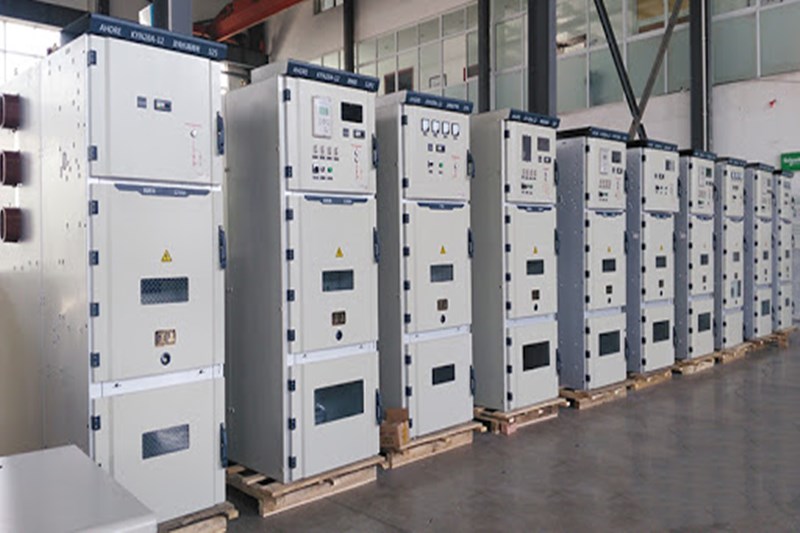

تابلو برق نیروگاه

تابلو برق نیروگاه

تابلو برق نیروگاه


تابلو برق صنعتی چیست؟ و کاربرد و انواع آن‌

چرا ساخت انواع تابلو نیروگاه ضروری است؟ کاربرد تابلو‌های کنترل برق صنعتی در کجاست؟ انواع تابلو ولتاژ مختلف برق کدام است؟ اجزای اصلی تابلو تنظیم برق چیست؟ برق بخشی اجتناب ناپذیر از زندگی روزمره ما است. از برق در لوازم خانگی، تجهیزات اداری و ماشین آلات صنعتی استفاده می‌شود. بنابراین، تنظیم و کنترل سیستم ولتاژ برق در مصارف گوناگون یک نیاز ضروری، برای توسعه اقتصادی و اجتماعی است. در این مقاله از دیاکوتک، انواع تابلو برق را بررسی خواهیم کرد. همچنین نحوه عملکرد آن، تجهیزات اصلی و سؤالات رایج را توضیح می‌دهیم. به طوری که در پایان این متن به خوبی با این مفهوم آشنا شده باشید.

تابلو برق صنعتی چیست؟

به مجموعه‌ای متمرکز از قطع‌کننده‌های مدار، فیوز‌ها و سوئیچ‌ها (دستگاه‌های حفاظت مدار) اطلاق می‌شود، که برای محافظت، کنترل و جداسازی تجهیزات الکتریکی عمل می‌کنند. دستگاه‌های حفاظت مدار در سازه‌های فلزی نصب می‌شوند. مجموعه‌ای از یک یا چند مورد از این سازه‌ها را خط یا مونتاژ تابلو برق می‌گویند.

آن‌ها معمولاً در سراسر سیستم‌های انتقال و توزیع برق و همچنین در تأسیسات تجاری، صنعتی یا نیروگاهی با اندازه متوسط تا بزرگ یافت می‌شود. همچنین با محدود کردن جریان، از طریق سیستم ایمنی، از افراد و تجهیزات در سراسر تأسیسات محافظت می‌کنند.

اجزای انواع تابلو برق نیروگاه کدامند؟

یک مجموعه تابلو برق دارای دو نوع جزء است:

اجزای‌رسانای نیرو، مانند کلید‌ها، قطع‌کننده‌های مدار، فیوز‌ها و صاعقه گیر‌ها که جریان برق را هدایت یا قطع می‌کنند.

سیستم‌های کنترلی مانند تابلو‌های کنترل، ترانسفورماتور‌های جریان، ترانسفورماتور‌های پتانسیل، رله‌های حفاظتی و مدار‌های مربوط که اجزای ‌رسانای قدرت را نظارت، کنترل و محافظت می‌کنند.

کاربرد‌های تابلو برق در کجاست؟

برخی از زمینه‌های کاربردی آن‌ها، به شرح زیر است:

توزیع برق صنعتی

ساخت انواع تابلو نیروگاه کوچک مقیاس، با هدف حفاظت از نوسانات برق و اضافه بار در کارخانه‌های صنعتی انجام می‌شود. همچنین به توزیع بهتر و سازماندهی شده نیرو به ماشین آلات یک واحد صنعتی کمک می‌کند.

تولید برق خورشیدی

از ساخت انواع تابلو نیروگاه، در انواع تأسیسات تولید برق خورشیدی استفاده می‌کنند. از آنجایی که تنظیم ولتاژ در هر نیروگاه برق خورشیدی اجباری است، این سیستم‌ها، عبور جریان الکتریکی را از واحد اصلی به واحد فرعی تنظیم می‌کنند.



تابلو‌های برق وصل سریع ژنراتور

ساخت انواع تابلو نیروگاه کوچک مقیاس برای اتصال سریع ژنراتور از نوع تابلو‌های تخصصی هستند. که به منظور امکان اتصال ایمن و سریع یک ژنراتور متحرک به سیستم برق ساختمان طراحی شده‌اند. این دستگاه، یک نقطه اتصال دائمی برای افزایش ایمنی و قابلیت اطمینان در شرایط از دست دادن برق فراهم می‌کند. به کارکنان اجازه می‌دهد تا به سرعت در هنگام تلفات برق، سیستم را به خوبی هدایت کنند.

تابلو برق صنعتی

چرا ساخت انواع تابلو نیروگاه ضروری است؟

واحد‌های توزیع برق اصلی و فرعی برای محافظت از انواع اتصالات الکتریکی به نصب و راه‌اندازی تابلو صنعتی برق نیاز دارند. تولید و توزیع برق شامل استفاده از انواع مختلف کلید‌های مدار و محافظ برق است، که عموماً در این تابلو‌ها قرار می‌گیرند.

لازم است تابلو کنترل برق صنعتی، در نیروگاه‌ها و پست‌ها به گونه‌ای مستقر شود تا از پرسنل در حین بهره‌برداری و نگهداری محافظت شود. همچنین اطمینان حاصل شود که اثرات خطا در هر بخش از نیروگاه محدود به یک منطقه است.

اولین نیروگاه‌های مرکزی از سوئیچ‌های چاقوی باز ساده استفاده می‌کردند، که بر روی صفحات عایق مرمر یا آزبست نصب می‌شدند. اما سطوح توان و ولتاژ‌ها به سرعت افزایش یافت و باز کردن کلید‌های دستی را بسیار خطرناک کرد.

تجهیزات تابلو پر شده با روغن اجازه می‌دهد، تا انرژی قوس را در حالت مهار و ایمن، کنترل کنند. امروزه تجهیزات تابلو‌های پر از روغن را تا حد زیادی با هوای فشرده، خلاء یا SF6 جایگزین کرده‌اند. این روش، اجازه می‌دهد تا جریان‌های بزرگ با سطوح توان مختلف به طور ایمن توسط تجهیزات خودکار کنترل شوند.

تابلو برق نیروگاه

انواع تابلو برق از نظر ولتاژ کدام است؟

تابلو کنترل برق را می‌توان بر اساس سطح ولتاژ به موارد زیر طبقه‌بندی کرد.

  • تابلو ولتاژ پایین (LV)
  • تابلو ولتاژ متوسط (MV)
  • تابلو ولتاژ بالا (HV)

۱. تابلو کنترل برق ولتاژ پایین

برای کاربرد‌های ولتاژ پایین معمولاً تا ۱۰۰۰ ولت AC و ۱۵۰۰ ولت DC درجه‌بندی می‌شود.

۲. تابلو صنعتی برق ولتاژ متوسط

برای کاربرد‌های ولتاژ متوسط از کلاس ۳. ۳ کیلو ولت تا ۳۳ کیلو ولت رتبه‌بندی می‌شود. تابلو ولتاژ متوسط عمدتاً برای توزیع انرژی الکتریکی متصل به شبکه‌های برق مختلف استفاده می‌شود.

آن‌ها ممکن است در انواع مختلف داخلی جعبه فلزی، نوع فضای باز جعبه فلزی و نوع فضای باز بدون محفظه فلزی باشند. هدف اصلی آن، قطع جریان در شرایط معیوب سیستم است. این تابلو باید دارای قابلیت‌های کلید خاموش و روشن کلی سیستم، قطع جریان اتصال کوتاه، سوئیچینگ جریان‌های خازنی و سوئیچینگ جریان‌های القایی باشد.

۳. تابلو صنعتی برق ولتاژ بالا

سیستمی که با ولتاژ بالای ۳۶ کیلو ولت سروکار دارد، ولتاژ بالا نامیده می‌شود. از آنجایی که سطح ولتاژ بالا است، قوس تولید شده در حین عملیات سوئیچینگ نیز بسیار زیاد است. بنابراین در طراحی و ساخت انواع تابلو نیروگاه فشار قوی باید دقت ویژه‌ای داشت. قطع‌کننده‌های مدار ولتاژ بالا، جزء اصلی این نوع تابلو‌ها هستند. که باید دارای ویژگی‌های خاصی برای عملکرد ایمن و قابل اعتماد باشد.

سؤالات متداول

تفاوت اصلی در ولتاژی است که در هر کدام استفاده می­شود. تابلو صنعتی برای ولتاژ‌های بالا (تا ۳۵۰ کیلو ولت) طراحی شده است در حالی که تابلو‌های برق، برای ولتاژ‌های زیر ۶۰۰ ولت ساخته شده‌اند.

این تابلو به سیستم‌های تأمین برق متصل است و در ترانسفورماتور‌های برق فشار ضعیف و فشار قوی استفاده می‌شود. هدف آن قطع انرژی برای تعمیر و نگهداری و اصلاح مشکلات معیوب شبکه است.

این سیستم قدرت، با ولتاژ بالای ۳۶ کیلو ولت، از قطع‌کننده‌های مدار قالبی و قطع‌کننده‌های مدار عایق‌بندی شده استفاده می‌کند.

از ساخت انواع تابلو نیروگاه فشار متوسط، برای کنترل متمرکز و حفاظت از تجهیزات و مدار‌های برق ولتاژ متوسط در تأسیسات صنعتی، تجاری شامل ژنراتور‌ها، موتور‌ها، مدار‌های تغذیه‌کننده و خطوط انتقال و توزیع برق استفاده می‌شود.

سخن آخر

با توجه به مطالب بالا، تابلو کنترل برق بخشی از یک سیستم توزیع الکتریکی است، که تغذیه برق را به مدار‌های انشعاب تقسیم می‌کند. در حالی که شامل کلید‌های قطع برق، فیوز‌ها یا قطع‌کننده‌های مدار برای کنترل، محافظت و جداسازی تجهیزات الکتریکی است. شرکت دیاکوتک با بهره‌گیری از یک تیم با تجربه، نوآور و متخصص از مدرن‌ترین روش‌ها برای ساخت انواع تابلو برق نیروگاه استفاده می‌کند. این شرکت از ‌ایده‌پردازی فرآیند ساخت و راه‌اندازی طرح‌ها تا تحویل نهایی پروژه، پشتیبانی حرفه‌ای را ارائه می‌دهد. در این متن به بررسی تابلو‌های برق و کاربرد آن‌ها پرداختیم. برای اطلاعات بیشتر و مشاوره راه‌اندازی انواع تابلو‌های برق نیروگاهی با ظرفیت‌های مختلف با شماره‌های ما در ارتباط باشید. ‌امیدواریم اطلاعات ارائه شده در این مقاله شما را با این فناوری آشنا کرده باشد.
